液晶显示驱动IC ML1001B

1.特性

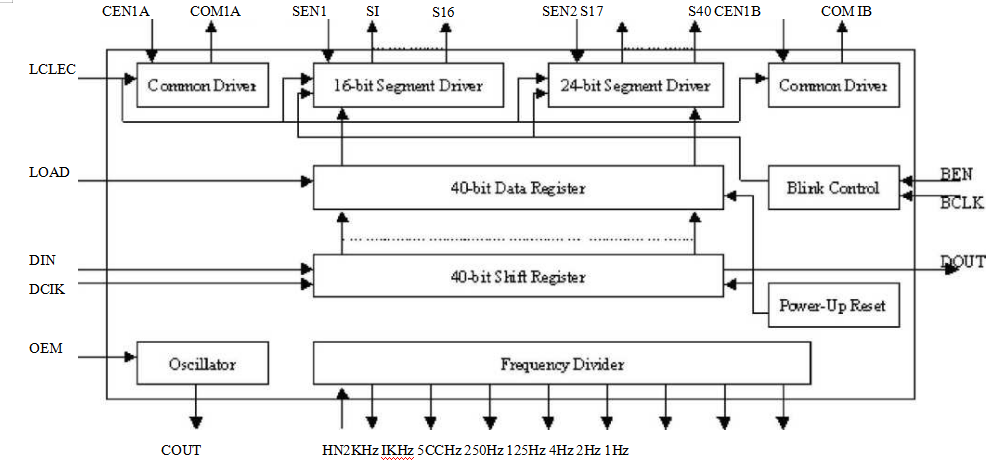

ML1001包括一个内置32 kHz振荡器，一个40位移位寄存器，一个40位数据寄存器，一个16位段驱动，一个24位段驱动，两个公共驱动，一个闪烁控制电路，一个通电复位电路和一个分频器，为闪烁控制段和公共驱动电路提供必要的时钟信号。

通过DIN引脚，显示数据连续移入DCLK信号上升边缘的40位移位寄存器。显示数据将显示在附加的LCD上显示，然后存储在负载信号上升边缘的40位数据寄存器中。

还包括其他功能，如通过BEN和BCLK闪烁显示数据，通过OEN禁用内部振荡器，向FIN输入外部时钟信号，以及通过SEN1、SEN2、CENlA和CEN1B启用或禁用段和公共驱动器。

★ 没有外部组件的金凸块工艺芯片；
★ Logic & LCD 供电电压: 2.0V to 6.0V：
   *典型的电流损耗: 25uA ，在 Vin = 3V 和空载条件下；

   *分段数目: 40；
   *级联 ML1001 的80或120段的单片 LCD 驱动；

•    *简单的3引脚微控制器接口：DIN, DCLK & LOAD；

   *数据闪烁显示；

   *提供TN LCD 工艺最好的对比度和最宽的视角；

   *Topr=-40°C to 80°C时不需要温度补偿。

2.应用领域

★ 电子仪表LCD 模块；

★ 电话 LCD 模块；

★ 汽车 LCD 模块；

★ 手持设备 LCD 模块。
