电子烟主控IC BS833
BS833是为电子烟市场设计的应用专用集成电路。该芯片将电子烟功能和电池充电器功能集成到一个单芯片解决方案中。传统的5V适配器和USB端口均可用于电池充电。BS833专门内置温度保护电路，以防止过热。高功率加热元件可用于增加蒸汽，缩短潜热引起的延迟。
1.特性
-
★ 高集成度：电子烟仿真器、电池充电器和雾化烟弹驱动器都集成在一个芯片上；
-
★ 宽工作电压范围: 2.5V to 5.5V；
-
★ 低静态电流: 3uA (典型)；
-
★ 高输出电流: 5.0A (60mΩ MOSFET)；
-
★ 雾化烟弹过温保护；
★ 封装方式: DFN8L 和 DFN10L。

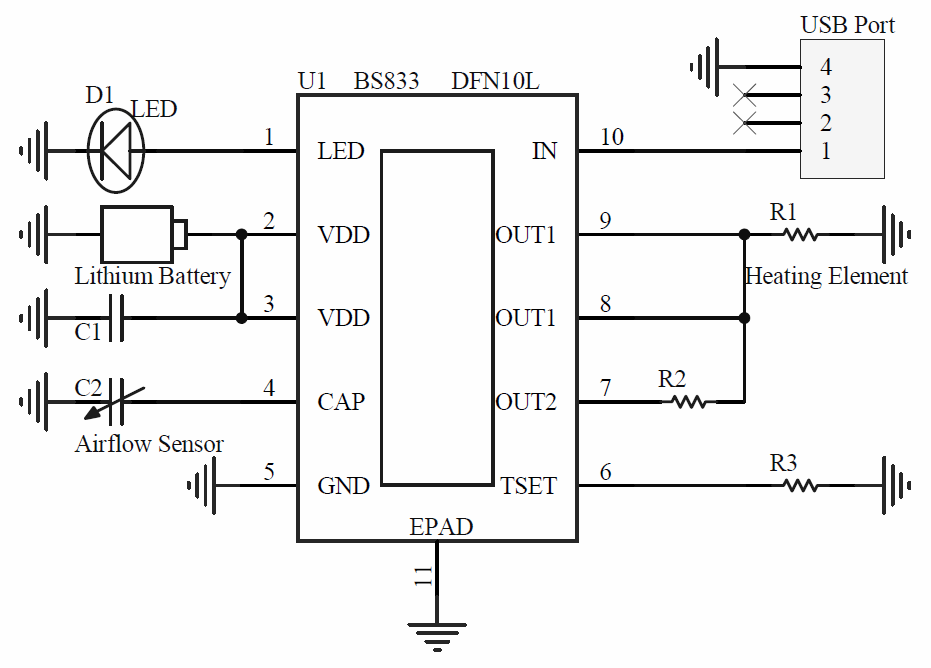

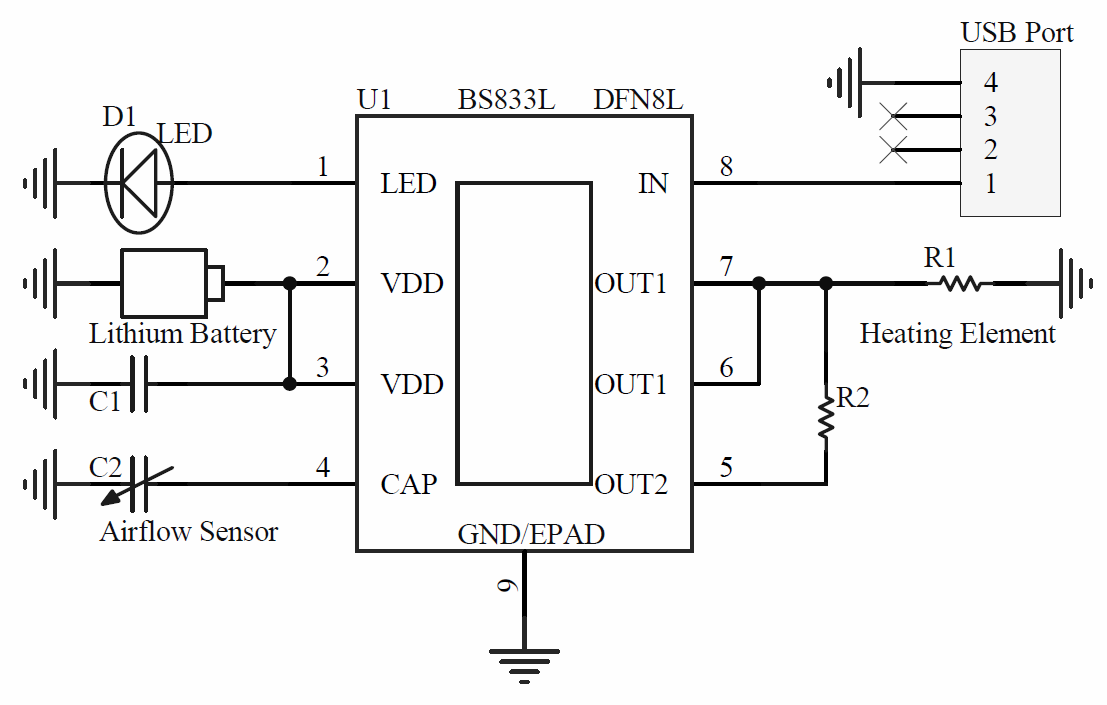

2.典型应用电路
3.引脚说明
BS833 有两种封装: DFN8L 和DFN10L。
|
引脚序号 |
引脚名字 |
描述 |
|
|
DFN8L |
DFN10L |
||
|
1 |
1 |
LED |
LED指示 |
|
2, 3 |
2, 3 |
VDD |
电池电压 |
|
4 |
4 |
CAP |
咪头气流传感器 |
|
9 |
5 |
GND |
地 |
|
NA |
6 |
TSET |
温度选择 |
|
5 |
7 |
OUT2 |
匹配电阻 |
|
6, 7 |
8, 9 |
OUT1 |
雾化器 |
|
8 |
10 |
IN |
充电输入 |
|
9 |
11 |
EPAD |
外露散热垫 |
4.绝对最大额定功率
|
主要指标 |
范围 |
|
VDD 和 IN 电源电压 |
-0.3V to 6.0V |
|
CAP, KEY, NTC, OUT1, OUT2 and LED 电压 |
-0.3V to 6.0V |
|
OUT1 电源电流 |
8A |
|
工作温度范围 |
-40°C to 85°C |
|
结温 |
125°C |
|
存储温度 |
-65°C to 150°C |
|
焊接温度 |
300°C |
5.电特性 (指定条件 TA = 25°C, VDD=3.6V)
|
参数 |
符号 |
条件 |
范围 |
单位 |
||
|
MIN |
TYP |
MAX |
||||
|
工作电压 |
VDD |
|
2.5 |
|
5.5 |
V |
|
工作电流 |
IOFF |
锁机状态 (无烟弹) |
|
0.5 |
|
uA |
|
ISTBY |
待机状态 |
|
2.8 |
5 |
uA |
|
|
IACTIVE |
工作状态 |
|
|
1 |
mA |
|
|
低压检测 |
VLVD |
|
3.1 |
3.2 |
3.3 |
V |
|
热关断 |
TSD |
|
|
160 |
|
°C |
|
电池充电时 |
||||||
|
输入电压 |
VIN |
|
4.5 |
|
5.5 |
V |
|
预置电压 |
VPRESET |
|
4.15 |
4.20 |
4.25 |
|
|
充电电压 |
VRECHRG |
|
4.05 |
4.10 |
4.15 |
|
|
涓流充电电压 |
VTRK |
|
2.7 |
2.8 |
2.9 |
|
|
充电电流 |
ICHRG |
|
|
480 |
|
mA
|
|
涓流充电电流 |
ITRK |
|
|
48 |
|
|
|
LED 电流 |
ILED |
|
|
3.3 |
|
|
|
热调节 |
TREG |
|
|
140 |
|
°C |
|
吸烟状态 |
||||||
|
MOSFET 电阻 |
RMOSFET |
|
|
60 |
|
mΩ |
|
电流限制 |
Ioc |
|
|
7.5 |
|
A |
|
PWM 频率 |
fPWM |
|
|
85 |
|
Hz |
|
PWM 输出电压 |
VOUT1 |
平均电压 |
|
3.6 |
|
V |
|
测量电压 |
VOUT2 |
|
|
2.1 |
|
V |
|
烟弹温度限制 |
TCART2 |
RTSET = 30kΩ |
|
220 |
|
°C |
|
TCART3 |
RTSET = 100kΩ |
|
240 |
|
°C |
|
|
TCART4 |
RTSET = 300kΩ |
|
260 |
|
°C |
|
|
TCART5 |
RTSET ≥ 1MΩ |
|
280 |
|
°C |
|
|
抽吸限制 |
tPUFF |
|
9 |
10 |
11 |
s |
|
气流感应 |
||||||
|
传感器电容 |
CSNS |
|
4 |
|
35 |
pF |
|
感应阈值 |
ΔCSNS |
|
|
3.2 |
|
% |
|
感应间隔 |
tSNS |
|
|
40 |
|
ms |
|
传感器响应(浅抽吸) |
tDELAY1 |
tSNS 到 2tSNS |
|
60 |
|
ms |
|
传感器响应(深抽吸) |
tDELAY2 |
< tSNS |
|
20 |
|
ms |
