电子烟主控IC BS909-BA
BS909-BA是一款为电子烟应用而设计的专用IC。该芯片将电子烟功能和电池充电器功能集成到一个单芯片解决方案中。可以选择传统的5V适配器和USB端口进行电池充电。增加了独立的充电器输入引脚，具有更高的灵活性。
-
1.特性
-
★ 高集成度：电子烟模拟器，电池充电器和MOSFET 集成在单芯片解决方案中；
-
★ 封装：SOT23-6L/DFN6L-2X2/DFN8L-2X3；
-
★ 宽工作电压范围：2.0V至5.5V(可配合磷酸铁锂或三元锂电池供电)；
★ 低静态电流：2.8uA。
2.引脚分配
-

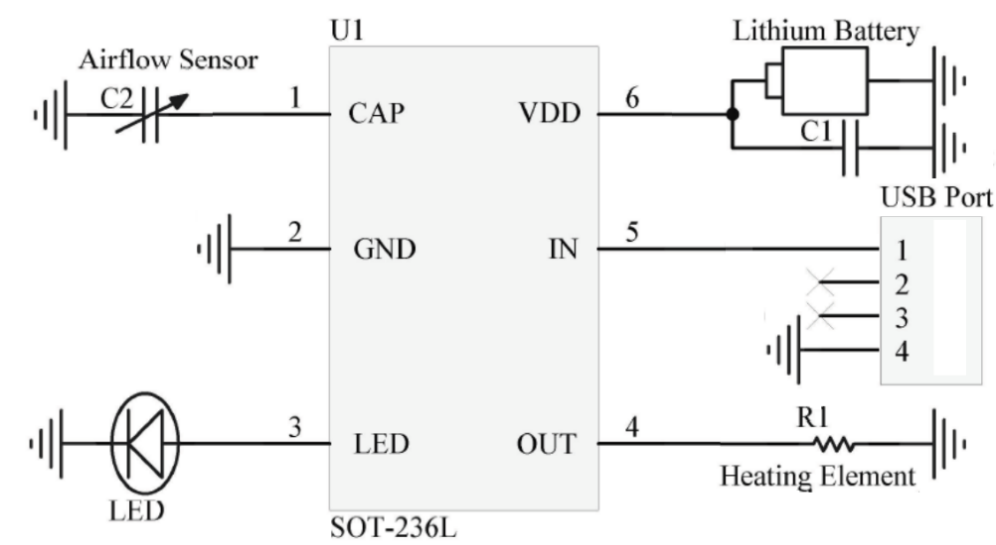

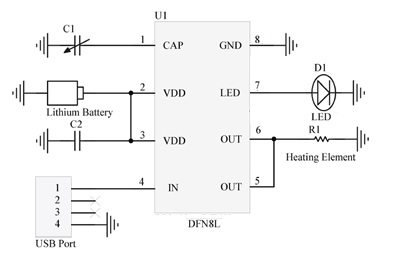

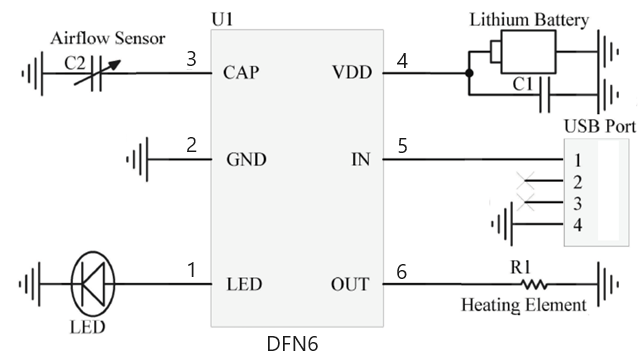

3.典型应用电路
-
4.极限参数
|
参数 |
极限值 |
|
VDD管脚供电电压 |
-0.3V 至 6.0V |
|
IN, CAP, OUT 和 LED 管脚电压 |
-0.3V 至 6.0V |
|
工作温度 |
-40°C 至 85°C |
|
储存温度 |
-40°C 至 150°C |
|
焊接温度 |
300°C |
-
5.电气参数
- (无特别说明TA = 25°C, VDD=3.7V)
|
参数 |
符号 |
测试条件 |
极限值 |
单位 |
||
|
最小 |
典型 |
最大 |
||||
|
系统 |
||||||
|
电源电压 |
VDD |
|
2.0 |
|
5.5 |
V |
|
电源电流 |
IDD |
工作模式 静态模式 |
|
5 |
10 |
mA |
|
|
2.8 |
5 |
uA |
|||
|
复位电压 |
VRST |
|
|
2.0 |
|
V |
|
充电 |
||||||
|
充电电压 |
VIN |
|
4.5 |
|
5.5 |
V |
|
预设电压 |
VSET |
|
4.15 |
4.20 |
4.25 |
|
|
复充电压 |
VRECHRG |
|
4.05 |
4.10 |
4.15 |
|
|
涓流充电电压 |
VTRK |
|
2.7 |
2.8 |
2.9 |
|
|
充电电流 |
ISET |
|
|
480 |
|
mA |
|
涓流充电电流 |
ITRK |
|
|
48 |
|
mA |
|
LED电流 |
ILED |
|
|
3.3 |
|
mA |
|
充电过热限流 |
TREG |
|
|
140 |
|
°C |
|
放电 |
||||||
|
输出电压(平均值)*注1 |
VOUT |
3.7V<VDD<4.2V |
|
3.7 |
|
V |
|
MOSFET阻值 |
RFET |
|
|
66 |
|
mΩ |
|
PWM频率 |
fPWM |
|
|
100 |
|
Hz |
|
输出电流(平均值) |
IOUT |
ROUT=3Ω |
|
1.2 |
|
A |
|
热关断 |
TSD |
|
|
150 |
|
°C |
|
低电压阀值*注2 |
VLVD |
|
2.95 |
3.0 |
3.05 |
V |
|
短路阀值 |
ISC |
|
|
7.5 |
|
A |
|
短路延时 |
tSC |
|
|
0.5 |
|
us |
|
过流阀值 |
IOC |
|
|
7.5 |
|
A |
|
过流延时 |
tOC |
|
|
10 |
|
us |
|
超时保护 |
tOT |
|
9 |
10 |
11 |
s |
