电子烟气流传感器IC XM7700
XM7700是一款适用于MCU控制的电子烟气流传感器芯片。
售价:
￥0.00
产品详情
1.特性
-
★ 具有超时警告和错误触发保护功能；
-
★ 封装: SOT23-5L；
-
★ 工作电压范围宽:2.5V至 5.5V；
-
★ 低静态电流：小于5uA。
2.引脚分配

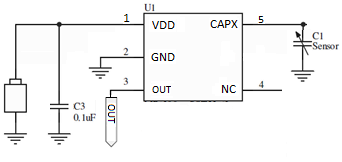

3.典型应用电路图
4.绝对最大额定值
|
额定值 |
极限值 |
|
VDD引脚供电电压 |
-0.3V 至 6.0V |
|
CAP和OUT引脚电压 |
-0.3V 至 6.0V |
|
工作温度范围 |
-40°C 至85°C |
|
结温 |
125°C |
|
储存温度 |
-65°C至 150°C |
|
焊接温度 |
300°C |
5.电气特性
(无特别说明，TA = 25°C, VDD=3.6V)
|
参数 |
符号 |
极限值 |
单位 |
||
|
最小 |
典型 |
最大 |
|||
|
电源电压 |
VDD |
0 |
|
5.5 |
V |
|
电源电流 |
IDD |
|
2.5 |
4 |
uA |
|
最大输出负载电容时间从低变为高/从高变为低（20％〜80％）<5ns |
CLOAD |
|
|
100 |
pF |
|
超时警告 |
tOT |
10 |
13 |
16 |
S |
|
传感电容 |
CSNS |
2 |
|
20 |
pF |
|
振荡频率 |
FOSC |
190 |
250 |
330 |
Hz |
|
感应阈值 |
ΔCSNS |
|
1.6 |
|
% |
|
传感间隔 |
tSNS |
30 |
|
150 |
ms |
