电子烟气流传感器IC XM7701
XM7701是一款适用于单片机控制的电子烟气流传感器芯片。
售价:
￥0.00
产品详情
1.特点
-
★ MCU控制电子烟应用的气流传感器IC并带有超时强制关机和误触发保护；
-
★ 封装类型: SOT23-5L / DFN6L (1.6mm x 1.6mm)；
-
★ 宽工作电压范围:2.5V to 5.5V；
-
★ 低静态电流: <5uA。

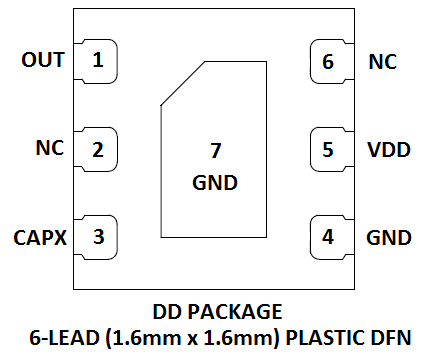

2.引脚分配
-
-

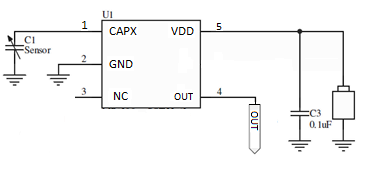

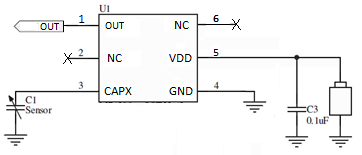

3.典型应用电路图
4.绝对最大额定值
|
等级 |
范围 |
|
VDD pin 电源电压 |
-0.3V to 6.0V |
|
CAP and OUT Pin电压 |
-0.3V to 6.0V |
|
工作温度范围 |
-40°C to 85°C |
|
结温 |
125°C |
|
储存温度 |
-65°C to 150°C |
|
焊接温度 |
300°C |
5.电气特性
(无特别说明，TA = 25°C, VDD=3.6V)
|
参数 |
符号 |
范围 |
单位 |
||
|
最小值 |
典型值 |
最大值 |
|||
|
电源电压 |
VDD |
0 |
|
5.5 |
V |
|
应用电流 |
IDD |
|
2.5 |
4 |
uA |
|
从低到高/高到低(20%至80%)<5ns的最大输出负载电容 |
CLOAD |
|
|
100 |
pF |
|
超时警告 |
tOT |
10 |
13 |
16 |
S |
|
传感器电容 |
CSNS |
2 |
|
20 |
pF |
|
振荡频率 |
FOSC |
190 |
250 |
330 |
Hz |
|
感知阈 |
ΔCSNS |
|
1.6 |
|
% |
|
传感间隔 |
tSNS |
30 |
|
150 |
ms |
|
超时强制关机 |
tOFF |
1.9 |
2 |
2.1 |
S |
