电动牙刷驱动IC MP1804M
MP1804M是一款专为高端电子牙刷设计的智能电源管理单元(PMU)，集成了电源转换、锂电池充电管理和电机驱动三大核心功能模块，为现代口腔护理设备提供完整的电源解决方案。
1.特性
★高效电源转换系统
* 集成同步全桥整流器；
* 低导通电阻：RDS(ON)=1Ω；
* 智能锂电池充电管理；
* 高精度充电电压：4.2V（±1.0%）；
* 优化充电电流：400mA（线性充电模式）。
★高性能电机驱动
* 内置全桥电机驱动器；
* 强劲驱动能力：1A持续输出电流；
* 高效能设计：RDS(ON)=400mΩ（典型值）。
★智能控制系统
* 支持多LED状态指示；
* 按键开关控制接口；
* 4种可编程工作模式。
★紧凑型封装
* QFN20L 4mm×4mm 超薄封装。
2.应用领域
★高端电动牙刷；
★口腔冲洗器；
★其他个人护理电子设备。

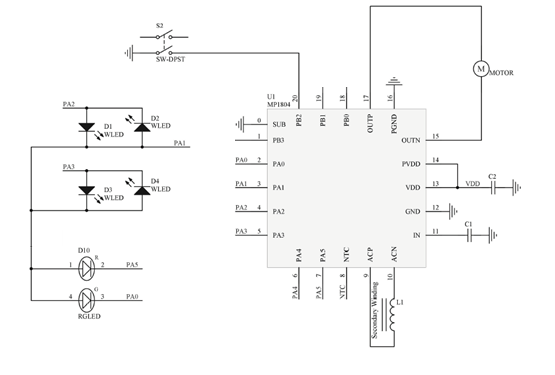

3.典型应用电路
4.绝对最大额定值
|
参数 |
限制 |
|
ACP, ACN, IN and VDD 电压 |
-0.3V to 6V |
|
所有其他引脚电压 |
-0.3V to VDD+0.3V |
|
运行温度 |
-40°C to 85°C |
|
结点温度 |
-40°C to 125°C |
|
储存温度 |
-65°C to 150°C |
|
焊接温度 |
300°C |
5.电特性 (指定条件 TA = 25°C, VDD=3.6V)
|
参数 |
符号 |
条件 |
限制 |
单位 |
||
|
最小 |
典型 |
最大 |
||||
|
全部 |
||||||
|
电池电压 |
VDD |
|
0 |
|
6 |
V |
|
源电流 |
IBATT |
关闭模式 |
|
1.2 |
3 |
uA |
|
启动模式 |
|
5 |
8 |
mA |
||
|
截止阈值 |
VOFF |
|
|
2.9 |
|
V |
|
热保护 |
TSD |
|
|
140 |
|
°C |
|
蓄电池充电 |
||||||
|
滴电荷阈值 |
VTK |
|
2.7 |
2.8 |
2.9 |
V |
|
滴电荷电流 |
ITK |
|
40 |
|
60 |
mA |
|
正常充电电流 |
ICHG |
|
400 |
|
450 |
mA |
|
预置电压 |
VPRESET |
|
4.15 |
4.20 |
4.25 |
V |
|
终止电流 |
IEND |
|
|
40 |
|
mA |
|
热反馈 |
TFB |
|
|
120 |
|
°C |
|
电机驱动器 |
||||||
|
MOSFET电阻 |
RDS |
|
|
400 |
|
mΩ |
|
MOSFET 限流 |
IMAX |
|
|
2.0 |
|
A |
|
下沉电压 |
VSINK |
|
5.6 |
|
6.0 |
V |
|
下沉电流 |
ISINK |
VDD=5.8V |
|
250 |
|
mA |
|
同步整流器 |
||||||
|
MOSFET 电阻 |
RDS |
|
|
1000 |
|
mΩ |
|
上阈限 |
VTHP |
|
10 |
|
20 |
mV |
|
下阈限 |
VTHN |
|
-20 |
|
-10 |
mV |
