电动牙刷充电座IC MP1805
MP1805是一款专为电子牙刷等个人护理设备优化的无线充电电源管理芯片，集成了高效率功率转换和智能保护功能，为无线充电应用提供完整的解决方案。
售价:
￥0.00
产品详情
1.特性
-
★宽输入电压范围
-
* 工作电压：4.5V至5.5V；
-
* 支持标准USB电源输入。
-
-
★智能功率管理
-
* 可编程电流限制：0.5A至2A（步进可调）；
-
* 电容独立工作模式；
-
* 超低导通阻抗：RDS(ON)=60mΩ（典型值）。
-
-
★多重保护机制
-
* 过温保护：150°C自动关断；
-
* 过流/短路保护。
-
2.应用领域
★电动牙刷无线充电座；
★其他个人护理设备充电器；
★小型电子产品无线充电方案。

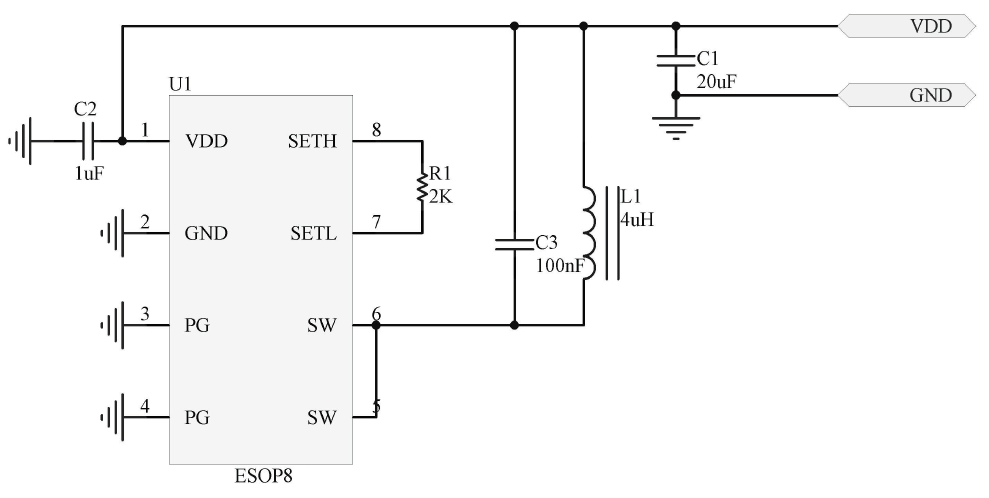

3.典型应用电路
4.引脚配置
|
管脚编号 |
名称 |
描述 |
|
1 |
VDD |
输入电压 |
|
2 |
GND |
信号接地 |
|
3 |
PG |
电力接地 |
|
4 |
PG |
电力接地 |
|
5 |
SW |
转换连接 |
|
6 |
SW |
转换连接 |
|
7 |
SETL |
电阻连接(低端) |
|
8 |
SETH |
电阻连接(高端) |
|
9 |
EPAD |
热耗散用的裸露窗口 |
5.电特性(VDD=5V, Ta = 25°C)
|
参数 |
符号 |
描述 |
限制 |
单位 |
||
|
最小值 |
典型值 |
最大值 |
||||
|
全部 |
||||||
|
输入电压 |
VDD |
|
|
|
6 |
V |
|
工作电压 |
VOP |
|
4.5 |
5 |
5.5 |
V |
|
工作电流 |
IDD |
无电感 |
|
|
|
uA |
|
复位电压 |
VRST |
VCC 电压 |
|
3.4 |
|
V |
|
MOSFET 电阻 |
RDS1 |
|
|
60 |
|
mΩ |
|
限制电流比 |
m |
|
|
1200 |
|
|
|
SETH 电压 |
VSETH |
|
1.45 |
1.50 |
1.55 |
V |
|
最大关断时间 |
TOFFMAX |
|
|
50 |
|
us |
|
最大SW电压 |
VDSMAX |
|
|
30 |
|
V |
|
热关断 |
TSD |
|
|
150 |
|
°C |
